使用opencv和opencv.js实现虚拟试戴、瞳孔定位功能中的一系列问题

16 Mar 2018

阅读时长 ~2 分钟

因为项目需要虚拟穿戴效果，于是决定用opencv库，一开始想法是用以前的c++代码想办法应用到web中，编译成动态链接库.so或者dll在对应平台调用但这样对资源消耗很大，且视频流高频率调用也是不理想的。

途中还有两种大同小异： 1.用socket连接到服务器，通过网络拉取处理结果 2.本地可执行文件传参运行，取回生成文件这两种方法对服务器损耗都是很大的，于是就在想有没有本地端运行的呢？后来又发现了js脚本 JavaScript很好的底层接触能力，以及强大转换能力，让opencv等轻松驾驭具体原理：Emscripten，一款LLVM-to-JavaScript的编译器，将C++的底层函数编译成可以直接在浏览器端运行的asm.js或者WebAssembly。而OpenCV.js是通过该Emscripten将OpenCV的函数编译进asm.js或WebAssembly中，并提供JS APIs给web应用使用。类似的还有

tracking.js
clmtrackr
Headtrackr

CCV.js 这些都是偏人脸识别的js库，经过短暂学习类比，将C++代码不完全移植到js脚本

/////////////////代码测试区/////////////////////////////
 let image = cv.imread('canvasOutput');//镜架
let hand = cv.imread('canvasInput2');//镜架黑膜
let mask = cv.imread('canvasInput2',0);
let handok = new cv.Mat();
let maskok = new cv.Mat();
//cv.resize (hand, handok,dsize , 0, 0, cv.INTER_LINEAR);
//cv.resize(mask, maskok, dsize , 0, 0, cv.INTER_LINEAR);
cv.imshow('canvas3', hand);
cv.imshow('canvas4', mask);
image = cv.imread('canvasInput');
 hand = cv.imread('canvas3');
 mask = cv.imread('canvas4',0);
///////////////////////////////////////////////////////
//utils.loadImageToCanvas('glass_1.png','canvasOutput');
//utils.loadImageToCanvas('glass_1.png','canvasInput2'); //复原以进行第二次
//镜架缩放 显示 再获取读入 设置roi copyTo 展示到Input
//-------------------------------------------------------
let src = cv.imread('canvasInput');
let gray = new cv.Mat();
cv.cvtColor(src, gray, cv.COLOR_RGBA2GRAY, 0);
let faces = new cv.RectVector();
let eyes = new cv.RectVector();
let faceCascade = new cv.CascadeClassifier();
let eyeCascade = new cv.CascadeClassifier();
// load pre-trained classifiers
faceCascade.load('haarcascade_frontalface_default.xml');
eyeCascade.load('haarcascade_eye.xml');
// detect faces
let msize = new cv.Size(0, 0);
faceCascade.detectMultiScale(gray, faces, 1.1, 3, 0, msize, msize);
for (let i = 0; i < faces.size(); ++i) {
  let eyesflag = 0;
  let roiGray = gray.roi(faces.get(i));
  let roiSrc = src.roi(faces.get(i));
  let point1 = new cv.Point(faces.get(i).x, faces.get(i).y);
  let point2 = new cv.Point(faces.get(i).x + faces.get(i).width,faces.get(i).y + faces.get(i).height);
  cv.rectangle(src, point1, point2, [255, 0, 0, 255]);
  // detect eyes in face ROI
  eyeCascade.detectMultiScale(roiGray, eyes);
  for (let j = 0; j < eyes.size(); ++j) {
       if(eyesflag==0)
          {
              //每个脸最多一个眼镜，且必须首个eye位置必须在左上半区
              if(eyes.get(j).x<=faces.get(i).width/2 && eyes.get(j).y<=faces.get(i).height/2)
                 {
      let sizerate = (hand.rows / eyes.get(j).height) / 0.9;
      console.log(faces);
      let dsize = new cv.Size(hand.cols / sizerate, hand.rows / sizerate);
      cv.resize (hand, handok,dsize , 0, 0, cv.INTER_LINEAR);
      cv.resize(mask, maskok, dsize , 0, 0, cv.INTER_LINEAR);
                    imageROI = image.roi(new cv.Rect(faces.get(i).x+eyes.get(j).x-2-eyes.get(j).width/10*0,eyes.get(j).y+faces.get(i).y+eyes.get(j).height/4*0,handok.cols, handok.rows));
                    handok.copyTo(imageROI,maskok);
                    eyesflag+=1;
                  }
                    console.log(new cv.Point(faces.get(i).x+eyes.get(j).x,eyes.get(j).y+faces.get(i).y));
                    console.log(new cv.Point(eyes.get(j).x,faces.get(i).width/2));
           }
      let point1 = new cv.Point(eyes.get(j).x, eyes.get(j).y);
      let point2 = new cv.Point(eyes.get(j).x + eyes.get(j).width,eyes.get(j).y + eyes.get(j).height);
      cv.rectangle(roiSrc, point1, point2, [0, 0, 255, 255]);
  }
cv.imshow('canvasInput2', roiSrc);
  roiGray.delete(); roiSrc.delete();
}
cv.imshow('canvasOutput', src);
///////////////////////////////////////////////////////////
cv.imshow('canvas5', image);
////////////////////////////补充
src.delete(); gray.delete(); faceCascade.delete();
eyeCascade.delete(); faces.delete(); eyes.delete();
image.delete();hand.delete();mask.delete();handok.delete();
maskok.delete();

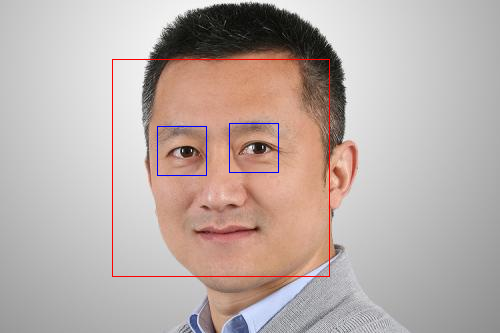

检测图说说途中踩的坑把： 1.js矛盾导致canvas不停还原看不到合成效果 2.换用addweighted命令RGB透明通道出错 3.LoadImageToCanvas单独执行才能cv.imread到变量 4.let和var C++版本的imread等命令与js不同 5.video的autoplay和控制截图两种方式（纯html5和opencv方法） 6.优化同一人脸下瞳孔左上区定选防误判 7.最终采用的合图起点坐标算法（镜框宽度1/4（不同型号可能不一致））高度1/2偏移至瞳孔处）瞳孔处利用↓如下眼眶中心取得

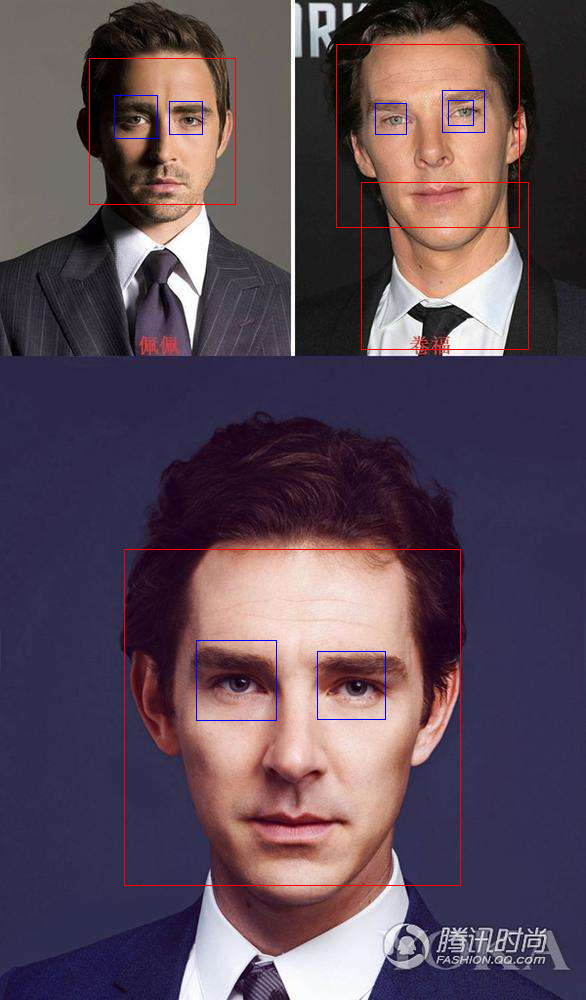

目的是精准定位眼球检测图 ↑这是之前缩放和起点算法有问题时候，东方和西方人种间不能很好的正确佩戴眼镜是因为之前是不停调试比例参数的

--此处留给视频流处理的过程总结--**

下面是前端设计中的感悟

因为一套系统缺少不了美观的前端设计，（其实主要是切图）

折腾几番，
